地大華睿19Rad 共面等值反磁通瞬變電磁儀用于淺地表無盲區探測，最小探測距離直至一米內；淺地表構造分布、構造含水性等地質調查；隧道掘進過程中遇到隱伏導水構造勘查。橋基、路基、高層建筑等地基巖溶危害探測，深度可達300米。

產品簡介：

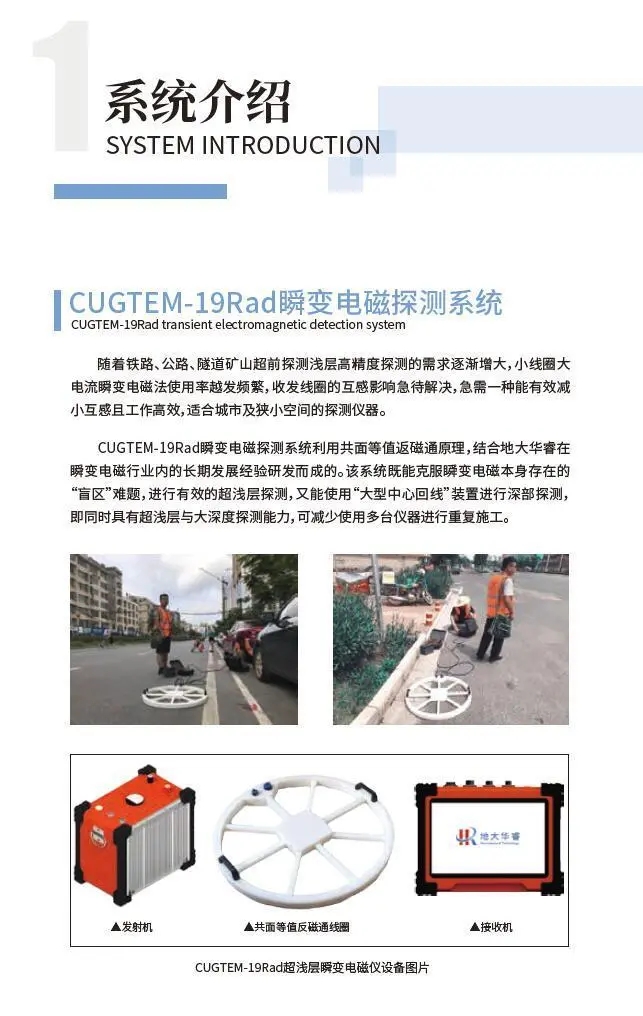

       隨著鐵路、公路、隧道礦山超前探測淺層高精度探測的需求逐漸增大，小線圈大電流瞬變電磁法使用率越發頻繁，收發線圈的互感影響急待解決，急需一種能有效減小互感且工作高效，適合城市及狹小空間的探測儀器。

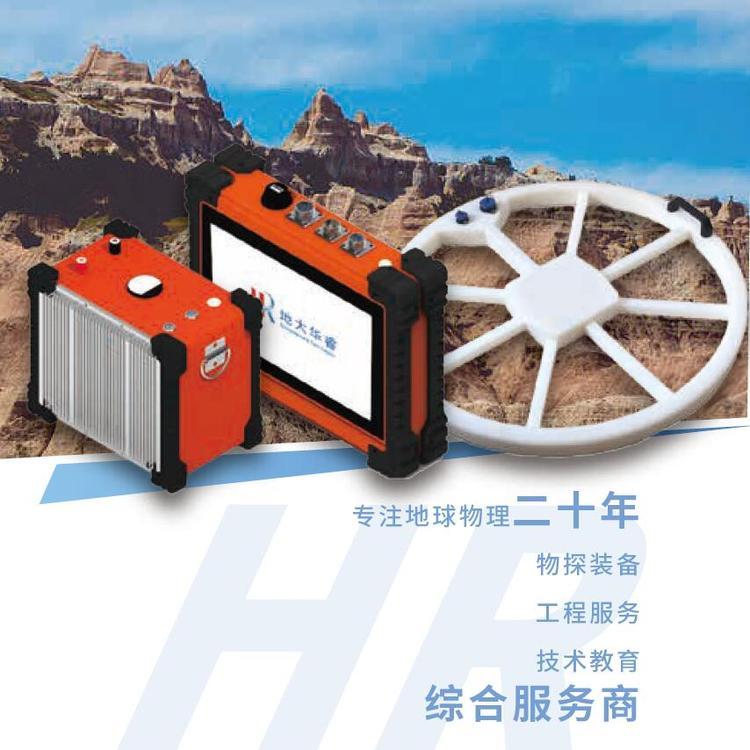

       地大華睿19Rad瞬變電磁探測系統利用共面等值返磁通原理，結合地大華睿在瞬變電磁行業內的長期發展經驗研發而成的。該系統既能克服瞬變電磁本身存在的 “盲區”難題，進行有效的超淺層探測，又能使用“大型中心回線”裝置進行深部探測，即同時具有超淺層與大深度探測能力，可減少使用多臺儀器進行重復施工。

產品原理

瞬變電磁法探測盲區原因

瞬變電磁(TEM)是利用不接地回線或接地線源向地下發射一次脈沖電磁場，且在一次脈沖間歇觀測地下渦流場的方法，目前瞬變電磁法普遍的接收方式是采用感應線圈測量磁場的變化率，由于發射電流關斷時，接收線圈本身產生感應電動勢，并疊加在地下渦流場產生的感應電動勢之上，因而造成瞬變電磁實測早期信號失真，形成探測盲區。

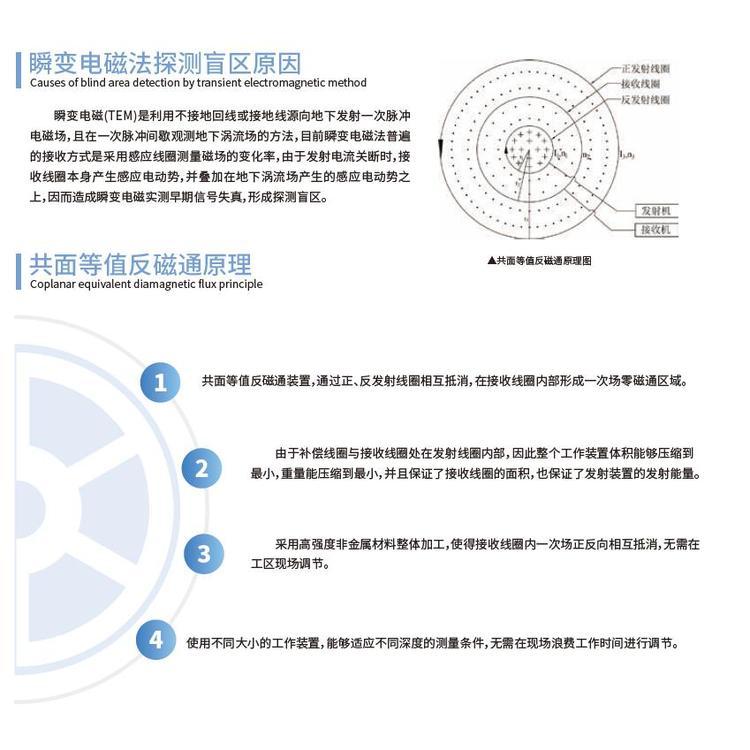

共面等值反磁通原理

共面等值反磁通裝置，通過正、反發射線圈相互抵消，在接收線圈內部形成一次場零磁通區域。

由于補償線圈與接收線圈處在發射線圈內部，因此整個工作裝置體積能夠壓縮到最小，重量能壓縮到最小，并且保證了接收線圈的面積，也保證了發射裝置的發射能量。

采用高強度非金屬材料整體加工，使得接收線圈內一次場正反向相互抵消，無需在工區現場調節。

使用不同大小的工作裝置，能夠適應不同深度的測量條件，無需在現場浪費工作時間進行調節。

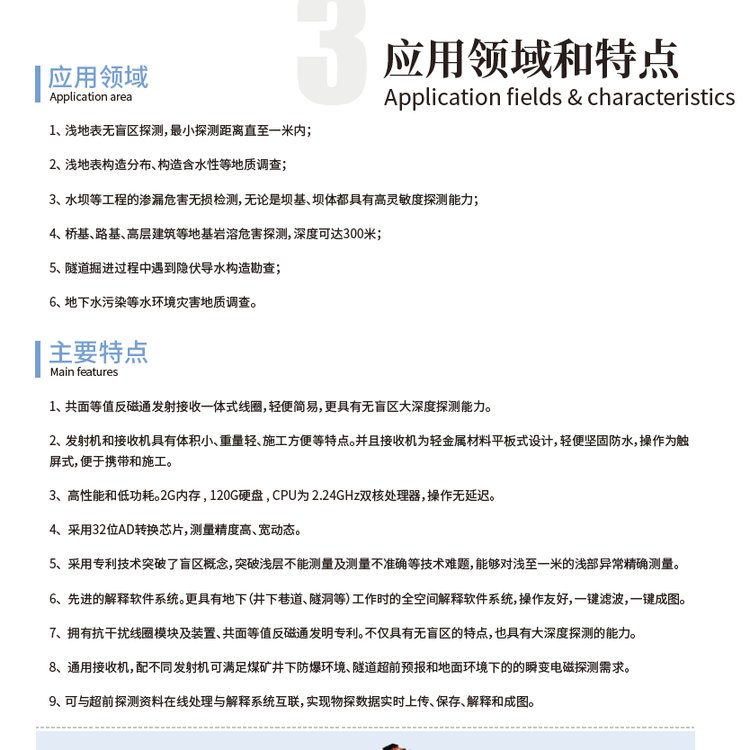

應用領域

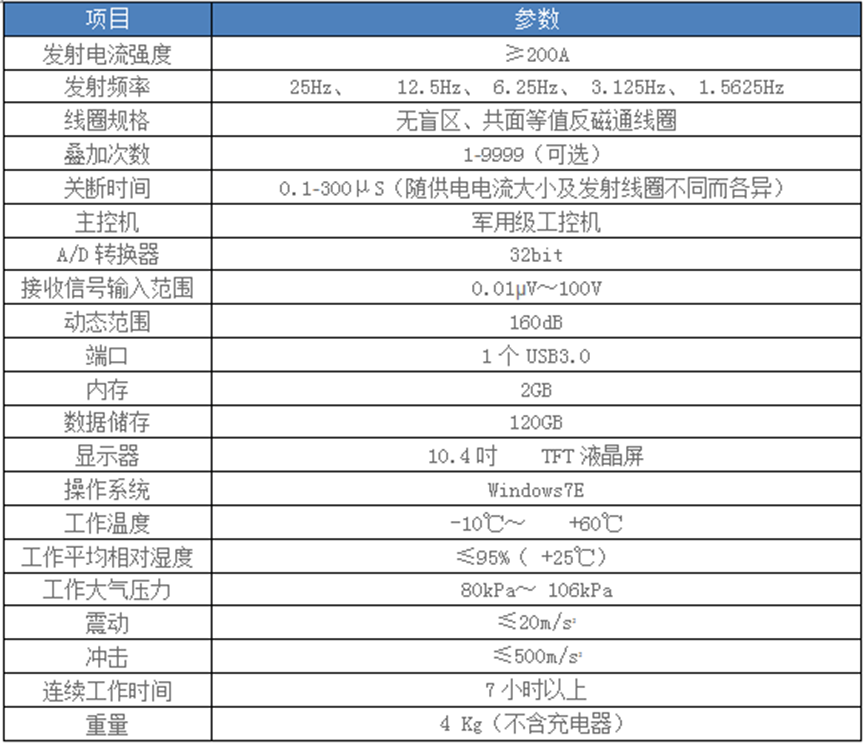

規格參數：

配置清單：
